| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | SUKO |
| الحد الأدنى لكمية: | وحدة 1 |
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | البليت الخشب الرقائقي، الفيلم الخ. |
| وقت التسليم: | 6-8 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | التخصيص |
| القوة: | 2.5 كيلو واط | الوزن: | 1000 كجم |
|---|---|---|---|
| قطر الأنبوب: | 10-50 ملم | نطاق الحرارة: | 200-400 |
| النموذج: | تي اكس-100 | مصدر الطاقة: | الكهربائية |
| وزن الطارد: | 930-1120 كجم | الخصائص: | أتمتة |
| مستوى الطاقة: | 380V 50Hz 3P | البعد: | 2000×1500×1800 ملم |
| السماكة: | 3-20 ملم | مسحوق: | 15 كيلو واط |
| سرعة البثق: | 0.5-10 م / دقيقة | الجهد: | 220 فولت |
| قدرة الإنتاج: | 1000-1500 قطعة/ساعة | ||
| إبراز: | آلة طحن الأنابيب 15kw,آلة طحن الأنابيب pfg150,380 فولت PTFE أنبوب رام extruder,pfg150 tube extruder machine,380v ptfe tube ram extruder |
||

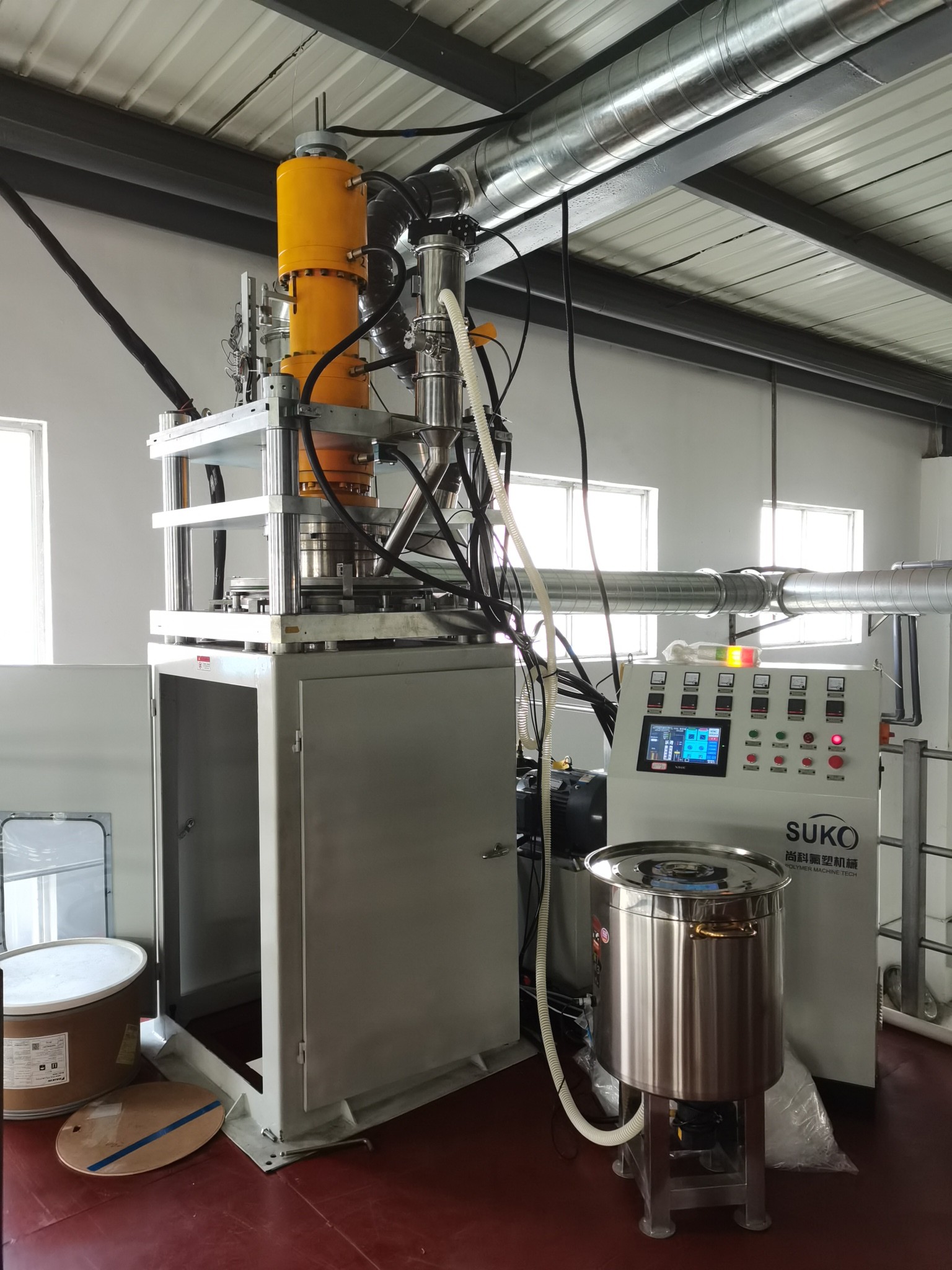

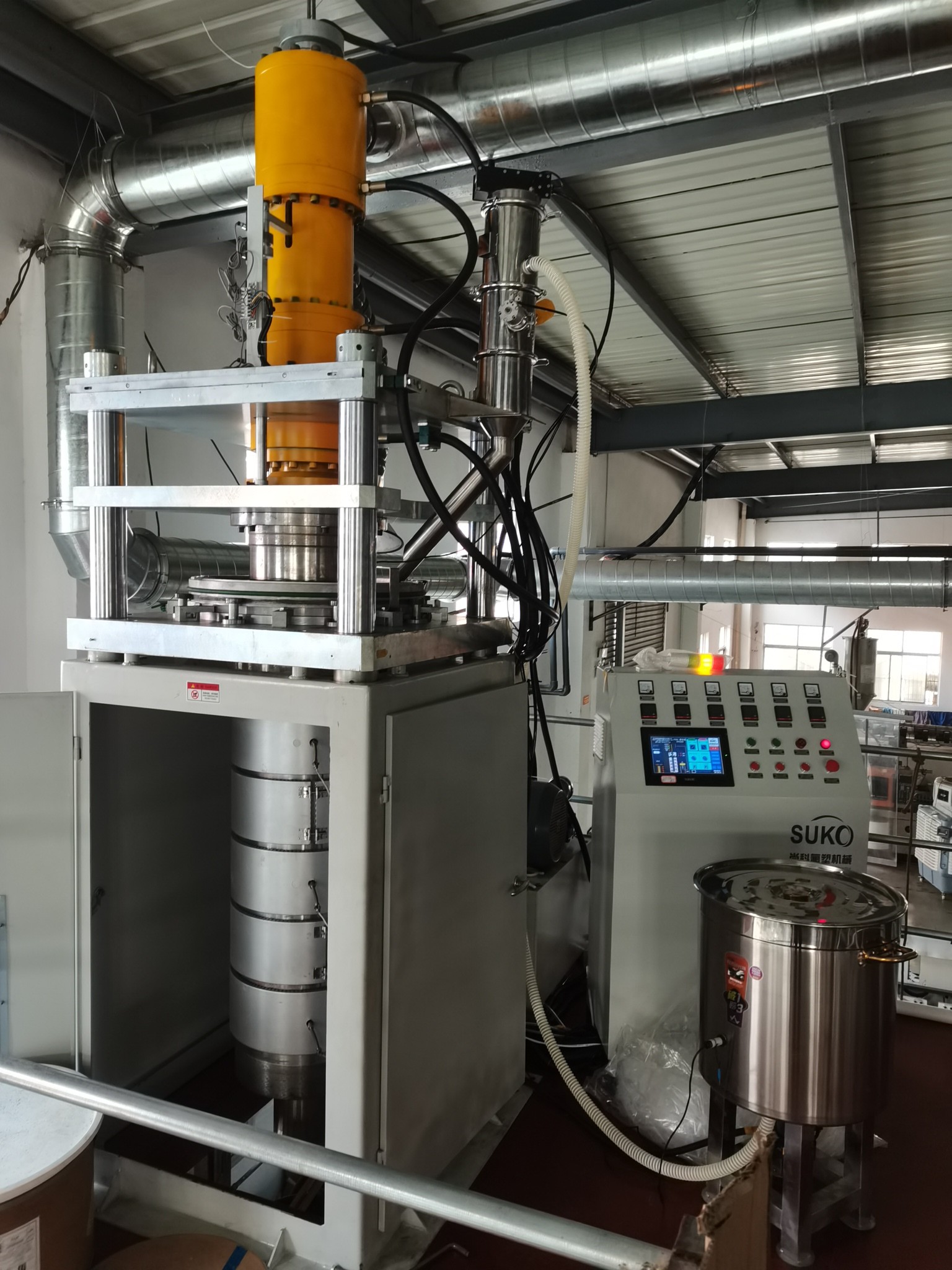

البوليمر PTFE أنبوب رام طحن PFG150 Dia 20mm-150mm
خصائص طواحين ريم الأنابيب PFG150
من خلال التحسين المستمر، المعدات أكثر ذكاء وأكثر استقرارًا وكفاءة.
يتم التحكم في المعدات بواسطة نظام PLC ، وتعمل تلقائيًا مع تشغيل بسيط.
مع التصميم المتنوع ، يمكن للمعدات تلبية الاحتياجات المختلفة للمستخدمين ، ويتم تخصيصها للعملاء.
يعمل المعدات بشكل مستقر لفترة طويلة، مع انخفاض في الضوضاء، وتقلل من التكاليف من خلال توفير الطاقة والطاقة أثناء الحفاظ على الضغط.
يتم تصنيع المعدات والقوالب بتكنولوجيا خاصة، مقاومة للتآكل، ودائمة مع عمر خدمة طويل.
تصميم المعدات بسيط ويأخذ مساحة قليلة.
تتمتع الأنابيب المكبلة بأداء متفوق من حيث الكثافة وقوة الشد.
مجهز بنظام تغذية أوتوماتيكي ، يملأ دلو من 50-80 كجم ، يمكن أن يضمن نظام تغذية أوتوماتيكي 4-8 ساعات من التشغيل ويحفظ تكاليف العمالة إلى حد كبير.
يمكن أن يدفع PTFE ram tube extruder الأنابيب بشكل مستمر ويمكن قطع الأنابيب وفقًا للمتطلبات.
توفير نظام قالب كامل، والذي يتضمن مجموعة كاملة من الملحقات المقابلة، نظام التدفئة والحفر، نظام التبريد، جهاز التحكم في درجة الحرارة، الخ.
متطلبات بيئة تشغيل المعدات
يجب أن يكون أرضية الموقع مستوية ، ويكون حمولة الموقع لا تقل عن متطلبات التصميم.
تحتاج منصة التشغيل إلى مساحة نظيفة للحد من دخول الغبار. من الأفضل وجود قنوات تهوية في ورشة العمل لتسهيل التهوية.
معيار الطاقة الصناعية 380 فولت 50 هرتز 3P ، يمكن تخصيص الجهد وفقًا لاحتياجات المستخدم.
المصنع مجهز بمخازن توزيع الطاقة والهواء المضغوط وغيرها من المعدات الداعمة.
يجب أن تكون المعدات مجهزة بنظام تبريد. يمكن استخدام دلوين / خزانات مياه مع مضخة تبريد لإعادة تدوير موارد المياه.
يجب أن تكون درجة حرارة الغرفة أقل من 28 درجة مئوية.

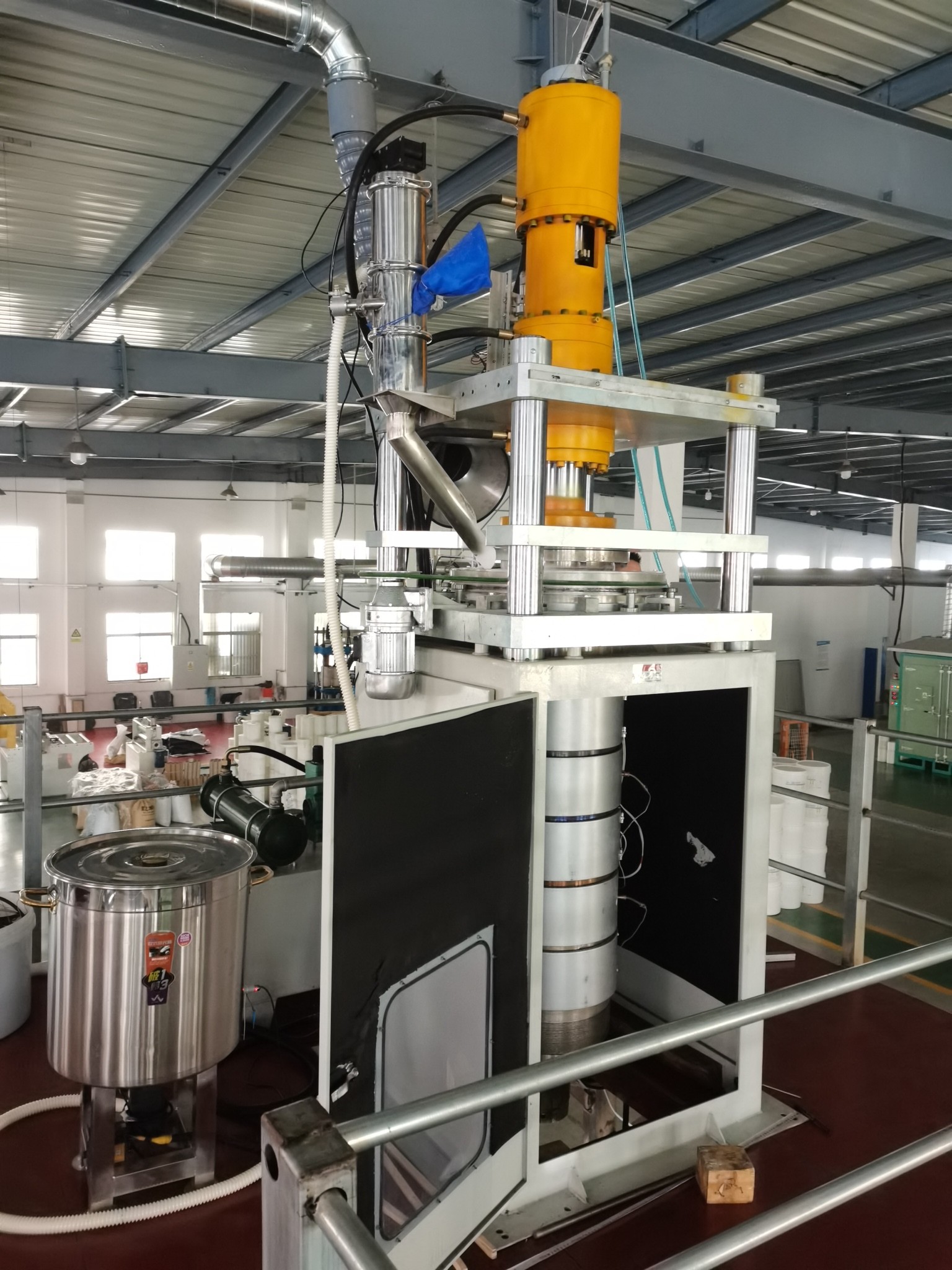

أجهزة التطويق الرأسي تطويق من الأعلى إلى الأسفل. يتم تثبيت المعدات على المنصة أو الأرض مع ارتفاع المساحة حوالي 2.8 متر.يجب النظر في المسافة الفعالة في الاتجاه الطولي للجهاز، ويجب ضمان ارتفاع كاف تحت الفتحة الدائرية الثابتة للجهاز لتلبية متطلبات طول أنبوب PTFE المطحون.
أجهزة طحن أنابيب PTFE هي آلات متخصصة تستخدم لتصنيع أنابيب PTFE بأبعاد وخصائص دقيقة. يتم استخدامها عادة في مختلف الصناعات ، بما في ذلك:
1المعالجة الكيميائية:
إنتاج أنابيب للتعامل مع المواد الكيميائية التآكلية، مثل الأحماض والقواعد والمذيبات.
تصنيع الأنابيب للمفاعلات الكيميائية، الأنابيب، ومعدات المختبرات.
2تصنيع أشباه الموصلات:
طحن أنابيب لتغليف أشباه الموصلات، بما في ذلك الارتباطات والمسافرات والمعزولات.
إنتاج أنابيب لأنظمة معالجة السوائل في منشآت تصنيع أشباه الموصلات.
3الأجهزة الطبية:
تصنيع أنابيب القسطرة والأسلاك الموجهة وغيرها من الزرع الطبي.
طحن أنابيب لأنظمة توصيل الأدوية، مثل الستنتات والميروفلوديكس.
4الطيران والفضاء والدفاع
إنتاج أنابيب لخطوط الوقود والأنظمة الهيدروليكية والعزل الكهربائي.
تصنيع الأنابيب لتطبيقات درجات الحرارة العالية والضغط العالي في صناعات الطيران والفضاء والدفاع.
5السيارات:
طحن أنابيب خطوط الوقود، خطوط الفرامل، وأنظمة التبريد.
إنتاج أنابيب للأسلاك الكهربائية والعزل في تطبيقات السيارات.
6الإلكترونيات:
تصنيع أنابيب العزل الكهربائي، وتغليف الأسلاك، وتغليف المكونات.
طحن الأنابيب لتطبيقات الترددات العالية ونقل الإشارات.
7الغذاء والمشروبات:
إنتاج أنابيب لمعدات معالجة الأغذية، مثل الحاملات وآلات التعبئة والتغليف.
طحن أنابيب للتعامل مع السوائل في منشآت تصنيع الأغذية والمشروبات.
8تطبيقات أخرى:
تصنيع أنابيب لمعدات المختبرات، مثل أنابيب الاختبار والبيبتات.
إنتاج أنابيب للألياف الضوئية وأنظمة الاتصالات.
طحن الأنابيب لمختلف التطبيقات الصناعية والمستهلكة، بما في ذلك الأختام والغلافات والحاويات.
معايير المعدات
| نموذج الجهاز | PFG150 | PFG300 | PFG500 |
| العملية | محفز رم عمودي M/c | ||
| الطاقة KW ((محرك كهربائي) | 15 كيلوواط | 22 كيلوواط | 72 كيلوواط |
| نطاق الحجم OD | 20-150 ملم | 150-300ملم | 300-500ملم |
| نطاق الحجم السماكة | 3-30ملم | 3-30ملم | 6-30ملم |
| التسامح مع THK | 0.1-0.2ملم | 0.1-0.2ملم | 0.1-0.2ملم |
| التسامح مع OD | 0.1-0.5ملم | 0.5-2ملم | 3 ملم |
| طول الأنابيب المطحونة | استمر في الصدر مع طول غير محدود | ||
| الناتج في الساعة كيلوغرام | 8+ | أكثر من 10 | أكثر من 13 سنة |
| الجهد/ PH/Hz | 380 فولت 50 هرتز 3 بي | 380 فولت 50 هرتز 3 بي | 380 فولت 50 هرتز 3 بي |
| العفن | يتم تخصيص حجم القالب وفقًا لمواصفات العميل. مجموعة القالب الكاملة تشمل جسم القالب ، ورأس التطويق ، وشريط الاتصال ، ومجموعة كاملة من حلقات التدفئة عالية درجة الحرارة ،مجموعة كاملة من أجهزة الاستشعار، ونظام سترة مياه تبريد، وخط الاتصال عالية درجة الحرارة، والقالب ودعم المنتج. يتم معالجة سطحه بشكل خاص لتكون ناعمة، ودائمة، ومقاومة للتآكل.سمك القطن العازل هو أكثر من 5mm، وسمك التدفئة أكثر من 10 ملم. | ||
تشكيلة تركيب المعدات وتثبيت القالب
| نموذج الجهاز | ارتفاع الطابق الأرضي | ارتفاع الجهاز | فوق مساحة الآلة | قطر الثقب |
| PFG150 | 3000-6000ملم | 2460ملم | 1000ملم | 300ملم |
| PFG300 | 3000-6000ملم | 2879ملم | 1000ملم | 450ملم |
| PFG500 | 3000-6000ملم | 3100ملم | 1000ملم | 650ملم |
عملية تشغيل المعدات
تحقق مما إذا كان تشغيل المعدات على الجهد والطاقة تطابق، والاتصال خط تتوافق مع مخطط الأسلاك.
تحقق من موقع الزيت الهيدروليكي وتحقق مما إذا كانت خطوط الهيدروليكية متصلة بشكل صحيح. تأكيد اتصال مياه التبريد واتصال الهواء المضغوط
تحقق مما إذا كان القالب مثبت بشكل صحيح، ثم قم بتشغيل وإصلاحات الاختبار يدوياً للتأكد
قم بتشغيل الكهرباء وتعيين المعلمات مثل الضغط ودرجة حرارة كل منطقة درجة حرارة ووقت الاحتفاظ وإعداد التغذية التلقائية من خلال نظام PLC.
إضافة المسحوق المجهز مسبقاً إلى الحافلة أو البرميل (يدوياً أو تلقائياً).
شغل الآلة
قطع أنبوب PTFE المكبّد إلى الطول المطلوب.
أطفئ الآلة وتنظف العفن بعد الاستخدام.
المعدات وصيانة العفن
تحقق بانتظام من ارتفاع ونظافة درجة حرارة الزيت الهيدروليكي.
يوصى باستبدال الزيت الهيدروليكي كل ستة أشهر.
تم استبدال الأختام المتآكلة في الوقت المناسب.
يجب تنظيف العفن والحفاظ عليه في الوقت المناسب ، ويجب تغطية السطح بطبقة رقيقة من الزيت الواقي.
اهتم بمستشعر درجة الحرارة في لفائف التسخين، واحفظه بشكل صحيح.
ملحقات وقطع الغيار

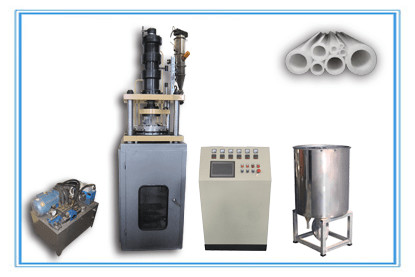

تتكون المعدات من آلة رئيسية ، محطة هيدروليكية ، خزانة تحكم ، جهاز تغذية تلقائي ، حاملات ، تجاويف التدفئة ، القوالب وغيرها من الملحقات.يتم إرسال المعدات اللازمة الملحقات للعملاء مع المعدات.
يتم إرسال قائمة الملحقات اللازمة للمعدات إلى المستخدم مع المعدات.
عندما يشتري المستخدم معدات شركتنا، بالإضافة إلى الملحقات اللازمة، سنقدم قطع الغيار اللازمة للمستخدم لاستبدال وإصلاح المعدات.قطع الغيار هي قطع الغيار القياسية ويمكن شراؤها في السوق المحلية
إرشادات العملية
وبسبب التكنولوجيا الخاصة للمعدات، يمكن للعملاء الذهاب إلى المصنع للتعلم عن التثبيت، تشغيل، تشغيل، تغيير القالب، الصيانة،إرشادات عملية للمعدات مجانا قبل التسليم.
إذا كنت غير قادر على القدوم إلى شركتنا للدراسة بسبب الإزعاجات مثل المسافة، والموظفين، والوقت، يمكننا ترتيب المهندسين للقدوم لتوجيه التثبيت، تشغيل، التشغيل،استبدال العفنصيانة وتوجيه العملية للمعدات بموجب اتفاق الطرف الآخر.
يمكننا أيضا إجراء التوجيه عن بعد. يمكن للمستخدمين اختيار طرق أخرى مثل الهاتف، الفيديو، البريد الإلكتروني، وما إلى ذلك للتعلم عن تركيب المعدات، تشغيل، تشغيل، تغيير القالب، الصيانة،توجيهات العملية، الخ من المعدات.
خدمة ما بعد البيع
من تاريخ استلام الجهاز، فترة الضمان لجميع ملحقات الجهاز هي سنة واحدة. نحن نقدم خدمة توجيه الصيانة المجانية خلال فترة الضمان.
إذا كان هناك أي مشكلة مع الملحقات خارج فترة الضمان، يرجى الاتصال بنا في الوقت المناسب لشرح المشكلة، وسوف نقدم حل متابعة في غضون 24 ساعة.
إذا كان لدينا موزع محلي، يمكننا الاتصال بالموزع المحلي للتعاون.
كل الأسئلة حول المعدات يمكن استشارة لنا عن طريق البريد، الفيديو، الهاتف، الخ.
هاتف الخدمة: +86-0519-83999079
معدات التغذية التلقائية لخط أنابيب PTFE
تغذية الفراغ التلقائية، بما في ذلك نظام التنفس العكسي للهواء المضغوط، نظام التغذية البدائية، خرطوم غسل، بندقية الشفط، مولد فراغ، وحدة تحكم للوحات الورقية، 30-300 كجم/ساعة،قطر 150mm وارتفاع 600mm، وضع وقت التغذية التلقائي و وقت التفريغ، تدفق مسحوق يمكن التحكم، كل الفولاذ المقاوم للصدأ ptubection، التحكم الذكي.
يبلغ قطر برميل الخلط 600 مم وارتفاعه 700 مم ، مع محرك تخفيض 2.2 كيلوواط ، سرعة التحريك من 15-25 دورة / دقيقة ، لوحة أسفل سميكة 8-10 مم ، وقدرة تغذية 75-90 كجم.
قائمة تكوينات SKVQC-10:
| الاسم | لا، لا، لا | العلامة التجارية/الصانع | |
| مولد الفراغ | قطعة واحدة | الصين | |
| مرشح الفولاذ المقاوم للصدأ 316L | 4 قطع | الصين | |
| حفرة الفراغ ((304 الفولاذ المقاوم للصدأ) | 1 مجموعة | سوكو | |
| نظام تنفيس الهواء المضغوط عكسياً | صمام التراجع | 1 مجموعة | نيوزيلندا |
| المكونات الهوائية | AirTAC | ||
| نظام تفريغ الهواء | 1 مجموعة | الصين | |
| نظام التحكم | لوحة الكمبيوتر | 1 مجموعة | سوكو |
| التبديل في مصدر الطاقة | قطعة واحدة | الصين | |
| صمام الكهربائي | قطعة واحدة | AirTAC | |
| خرطوم الشفط(Φ25أنابيب محفزة بالأسلاك الفولاذية ذات الجودة الغذائية | 3M | ألمانيا | |
| فوهة امتصاص من الفولاذ المقاوم للصدأ(Φ25) | قطعة واحدة | L 350ملم | |
| برميل من الفولاذ المقاوم للصدأ | قطعة واحدة | OD600mm؛H700mm | |
| معدات المحرك | قطعة واحدة | 1.5KW 15-20r/m | |
المعلمات التقنية:
| النموذج | استهلاك الهواء الضغط | ضغط الهواء |
| SKVQC-10 | 180 لتر/دقيقة | 0.4-0.6MPa |
معدات اختيارية ذات صلة
| الاسم | وصف موجز |
| فرن التجهيز المسبق لـ PTFE مسحوق | طاقة التجفيف من PTFE |
| محطم كتلة PTFE | تحطيم الكتلة إلى القوة |
| آلة مسحوق الجرعة الكهربائية | لتفريغ المسحوق قبل الخلط |
| خط تحطيم المواد المعاد تدويرها | آلة غسيل الملابس والحطام |
| خلاط المسحوق / خلاط المسحوق والمساعد | لخلط المسحوق مع المزلق السائل |
| آلة قطع قضبان هيدروليكية | قطع أنابيب الحجم الكبير حسب الحاجة |
